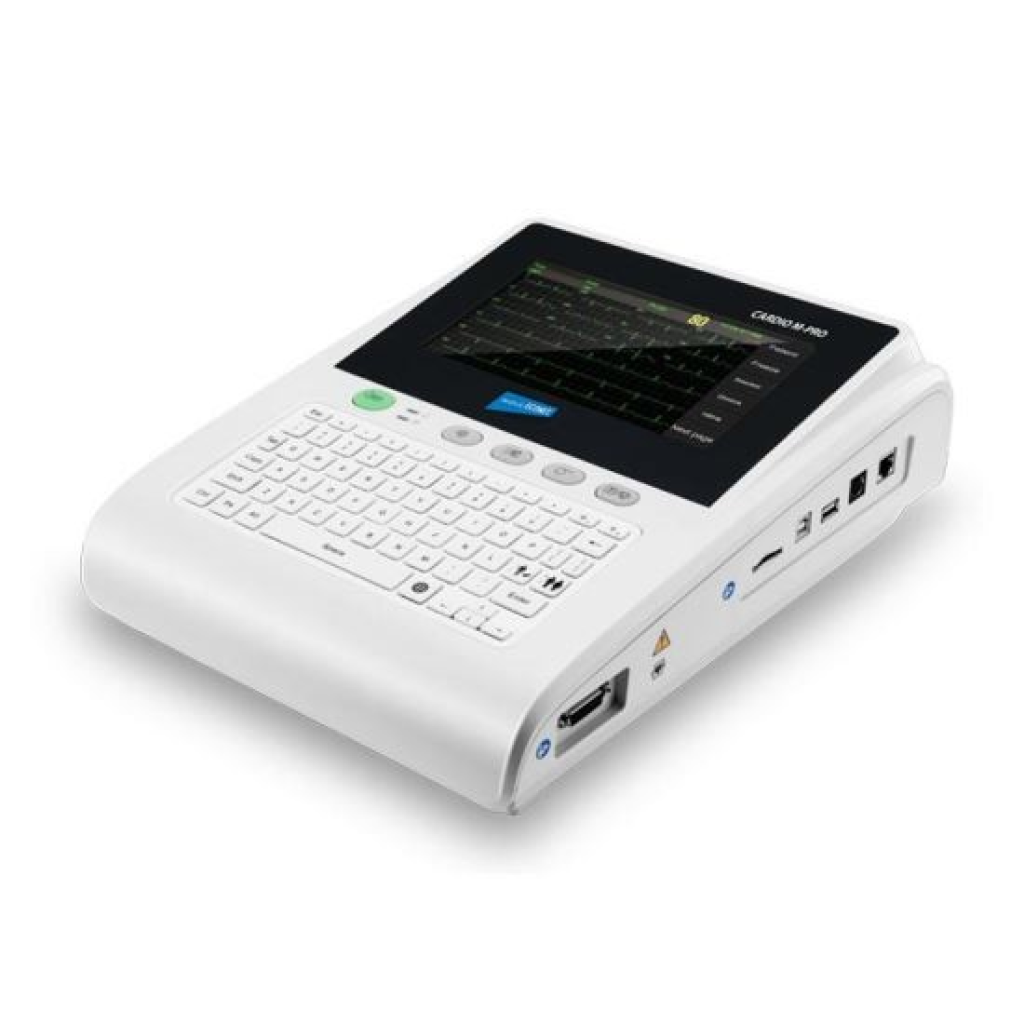

Electrocardiograf Cardio M PRO - 12 Canale

Electrocardiograf Cardio M PRO - 12 Canale

·       Monitor LCD tactil color cu ecran de 8 inch, afișaj sincron pe 12 canale

·       CARDIO M-PRO – prezinta o varietate de funcții inteligente, care va ajuta la reducerea numarului de pași in efectuarea unei analize și la implementarea unui flux de lucru modern.

·       Combinația intre un ecran tactil LCD de 8 inch si o tastatură alfanumerică completă va simplifica și mai mult dispozitivul, deja funcțional.

·       Posibilitate de utilizare a tastaturii și a ecranului tactil

·       Utilizarea achiziției de date sincrone de înaltă precizie pe 24 de biți, cu zgomot de fond redus, domeniu dinamic ridicat, caracteristici de răspuns de frecvență largă

·       Utilizarea unei performanțe excelente a fazei liniare a filtrului complet digital, ieșire de formă de undă de înaltă fidelitate

·        Utilizarea algoritmului inovator de corecție rapidă a liniei de bază care permite stabilirea acesteia in 1 - 3 secunde

·       Sistem de analiză automată a EKG prin baza de date ECE CSE ECG

·       Utilizarea a unui înregistrator termic de înaltă definiție, cu zgomot redus si funcție de poziționare automată a rolei de hârtie, fără intervenția umană

·       Design portabil, prevazut cu un mâner ascuns, care face echipamentul mobil, ușor de transportat

·       Suportă înghețarea formei de undă ECG și redare automată

·       Suportă imprimantă USB externă, scaner de coduri de bare

·       Suport pentru rețea, suport pentru PDF, Dicom (opțional), ieșire în format FDA-XML (opțional)

Specificatii tehnice :

Fizice :

• Dimensiune : 360 x 276 x 130 mm (WHD)

• Greutate:  4.2 kg

• Display:  Ecran tactil LCD TFT de 8 ”, 800 x 480

• Tensiune de intrare:  AC: 100V ~ 240V, 50/60 Hz

• Putere de intrare:  100 VA

• Curent de scurgere la impământare: <0,3 mA

• Standard:  conform IEC 60601-1 și IEC 60601-1-2

Baterie :

• Tip: Baterie reîncărcabilă litiu-ion

• Tensiune nominală: 11,1V

• Capacitate:  4400 mAH

• Timp de operare: utilizare continua timp de 5 ore (tiparire 500 cardiograme)

• Cu indicator pentru capacitatea bateriei

Specificații de intrare / ieșire

• Tastatură: Tastatură USB

• Conector ecran tactil standard (4 linii)

• Conector de rețea: RJ-45 (unul) TCP / IP; Funcția web

• Conector USB:

1 x USB Host pentru conectare scaner și imprimanta

1 x dispozitiv USB pentru conectare computer

• Card SD:  Card SD (opțional)

Stocare a datelor

• Memorie fixă: 800 de grupuri de date EKG

• Memorie opțională: Flash, card SD sau disc U

• Mod de stocare:  Stocare automata în fundal

• Format de stocare: PDF, DAT, DICOM, FDA-XML, JPEG

Măsurarea și diagnosticarea formei de undă EKG

• Gama HR:  30bpm - 300bpm

• Precizie HR:  ± 1bpm (medie 10s)

• Coeficient de eroare: ≤5%; 0,333

• Informații masurare despre forma de undă ECG: limită de timp P, interfază PR, limită de timp QRS, interfază QT, interfază QTC, RV5swing, SV1swing, RV6swing, SV2swing, RV5-SV1swing, axa P, axa QRS , axa T

• Analiza pentru diagnostic:   ≥ 140 tipuri

Specificatii pentru mediu ambiant

• Temperatura de operare: 5°C ~ 40°C

• - Umiditate relativă: 25% ~ 95% (fără condens)

• Presiunea atmosferică: 700hPa ~ 1060hPa

Inregistrare

• Mod de înregistrare:  Matrice in puncte termice

• Rezoluție orizontală:  40 puncte/mm

• Rezoluție verticală:  8 puncte/mm

• Viteza de înregistrare: 5 mm/s, 6.25 mm/s, 10 mm/s, 12.5 mm/s, 25 mm/s, 50 mm/s, eroare: ± 3%

• Lățimea înregistrării: 215 mm (lățimea efectivă de înregistrare este 210 mm)

• Hârtie :  210 mm x 140 mm x 20 m (tip Z)

• Tip de hârtie:  Hârtie de tipărit termosensibilă pliată

• Tip de înregistrare:  mai mult de 10 tipuri de metode de tipărire (Automat: 3x4, 3x4 + 1R, 3x4 + 3R, 6x2, 6x2 + 1R, 12x1, 12x1_V6; Manual: 3 căi, 6 căi, 12 căi; Ritm: un singur conductor, trei conductori, R-R: R-R)

Afișare unde ECG

• Intrare semnal: 12 electrozi, rezistent la defibrilatoare, stimulator cardiac, respingerea pulsului

• Grad de protecție împotriva șocurilor electrice: 4000VV, tip CF

• Potențial de compensare a electrodului: ± 600 mV d.c

• Răspuns la frecvență: 0,05Hz-200Hz (-3dB)

• Filtru de bază: Pornit/Oprit

• Filtru ECG:  25Hz, 35Hz, 45Hz, Închis

• Filtru lowpass:  75Hz, 100Hz, 150Hz, 200Hz, Închis

• Filtru de frecvență: Off / On

• Selecție amplificare:  2,5; 5; 10; 20; 40; 10/5, AGC (mm/mV)

• Precizie amplificare: ≤ 5%

• Selectarea bazei de timp: 5 mm/s, 6,25 mm/s, 10 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s

• Impedanta de intrare : ≥ 50 MΩ

• Curentul buclei de intrare: ≤ 15 nA

•  Curentul de scurgere pacienți: ≤ 10 µV

• CMRR : ≥ 110 dB (cu filtru AC deschis)

• Timpul de răspuns la afișarea undelor: ≤ 5 s

• Timpul de recuperare a liniei de baza  după comutarea electrozilor:   ≤ 1 s

• Rezistenta la defibrilare: 5000V , 360J

• Timp de recuperare dupa defibrilare: ≤ 5s

• Reducere energie : ≤ 10%

• Transfer de tensiune ≤1V

• Standard respectat: IEC 60601-2-25

Accesorii livrate standard:

• cablu ECG

• 10 lead-uri - 1buc

• cleme membre - 1 set (4 buc)

• electrozi cu ventuza - 1 set (6 buc)

• hartie imprimanta – 1 buc
