Electrocardiograf Cardio MPlus-12 canale

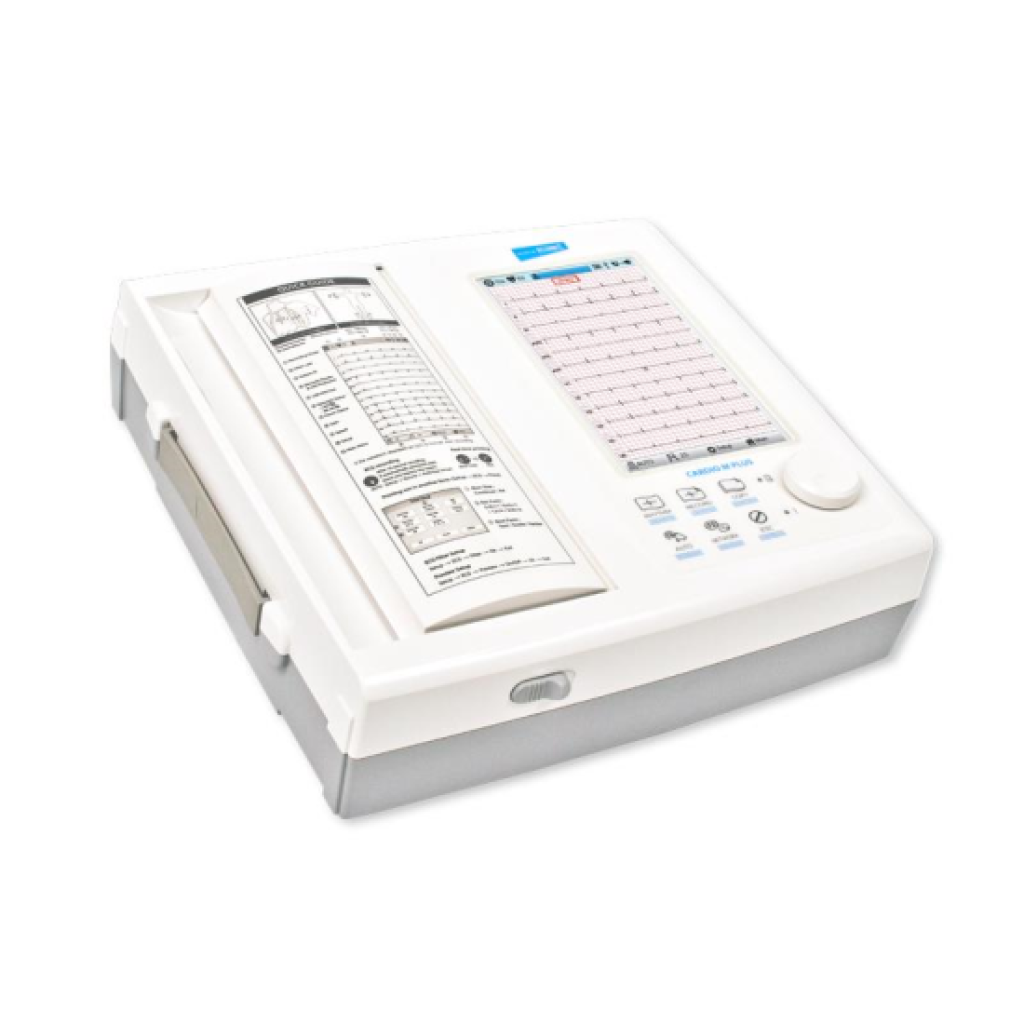

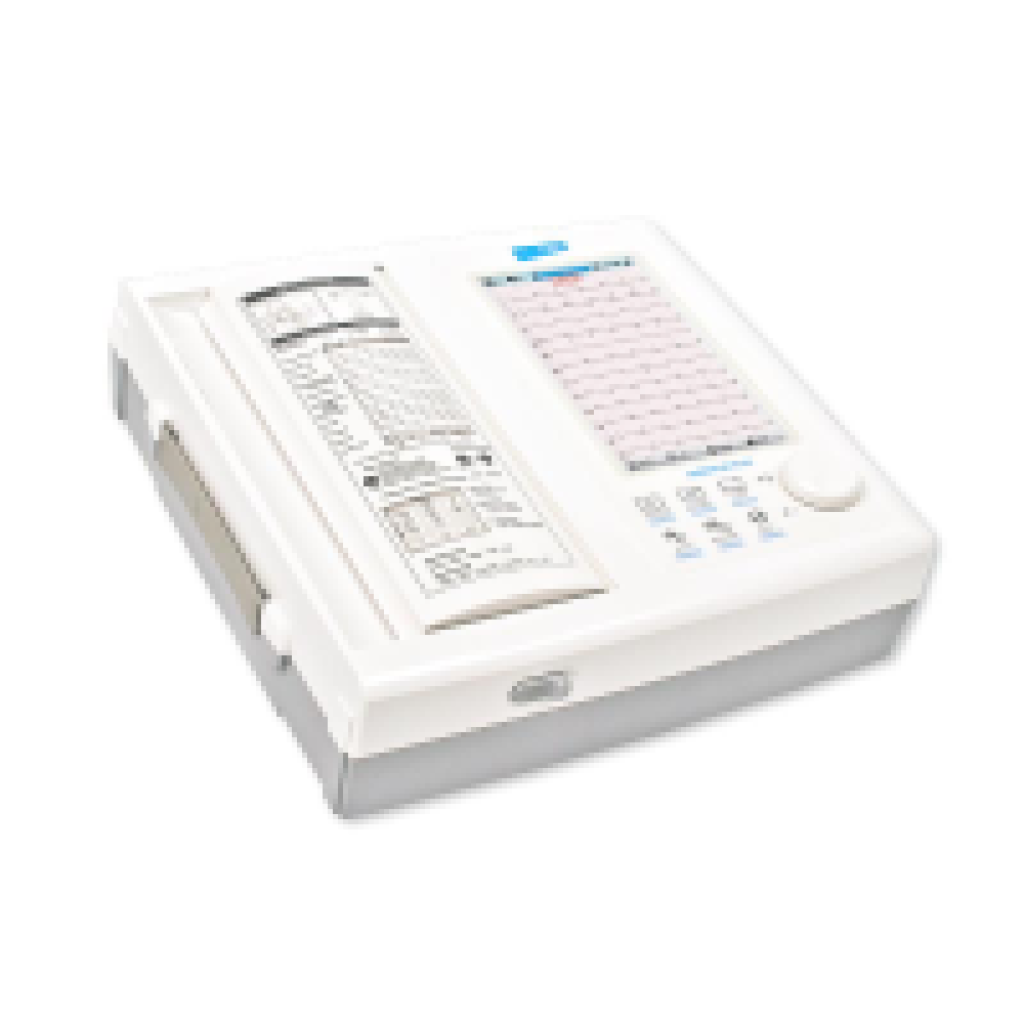

Electrocardiograf Cardio M PRO - 12 Canale

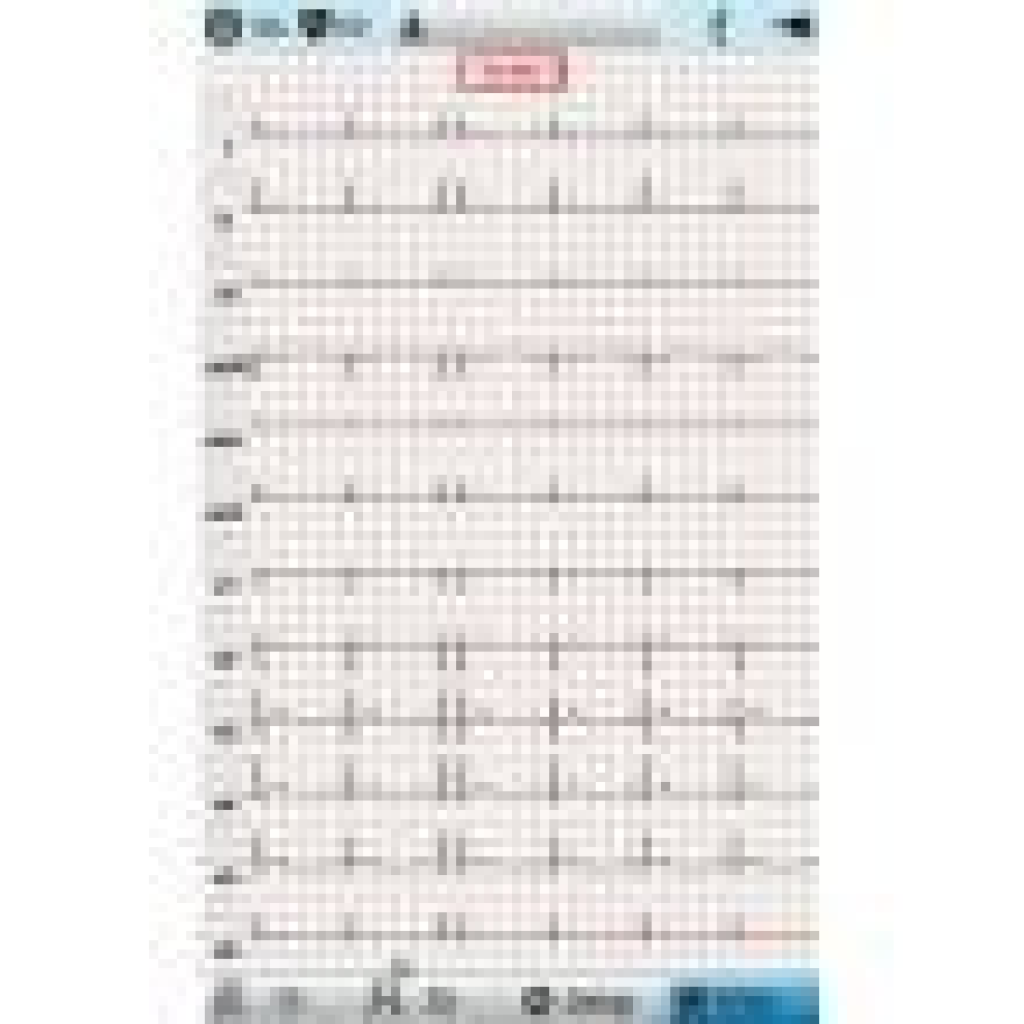

• Monitor LCD tactil color cu ecran de 8 inch, afișaj sincron pe 12 canale

• CARDIO M-PRO – prezinta o varietate de funcții inteligente, care va ajuta la reducerea numarului de pași in efectuarea unei analize și la implementarea unui flux de lucru modern.

  Combinația intre un ecran tactil LCD de 8 inch si o tastatură alfanumerică completă va simplifica și mai mult dispozitivul, deja funcțional.

• Posibilitate de utilizare a tastaturii și a ecranului tactil

• Utilizarea achiziției de date sincrone de înaltă precizie pe 24 de biți, cu zgomot de fond redus, domeniu dinamic ridicat, caracteristici de răspuns de frecvență largă

• Utilizarea unei performanțe excelente a fazei liniare a filtrului complet digital, ieșire de formă de undă de înaltă fidelitate

• Utilizarea algoritmului inovator de corecție rapidă a liniei de bază care permite stabilirea acesteia in 1 - 3 secunde

• Sistem de analiză automată a EKG prin baza de date ECE CSE ECG

• Utilizarea a unui înregistrator termic de înaltă definiție, cu zgomot redus si funcție de poziționare automată a rolei de hârtie, fără intervenția umană

• Design portabil, prevazut cu un mâner ascuns, care face echipamentul mobil, ușor de transportat

• Suportă înghețarea formei de undă ECG și redare automată

• Suportă imprimantă USB externă, scaner de coduri de bare

• Suport pentru rețea, suport pentru PDF, Dicom (opțional), ieșire în format FDA-XML (opțional)

Specificatii tehnice :

Fizice :

• Dimensiune : 360 x 276 x 130 mm (WHD)

• Greutate: 4.2 kg

• Display: Ecran tactil LCD TFT de 8 ”, 800 x 480

• Tensiune de intrare: AC: 100V ~ 240V, 50/60 Hz

• Putere de intrare: 100 VA

• Curent de scurgere la impământare: <0,3 mA

• Standard: conform IEC 60601-1 și IEC 60601-1-2

Baterie :

• Tip: Baterie reîncărcabilă litiu-ion

• Tensiune nominală: 11,1V

• Capacitate: 4400 mAH

• Timp de operare: utilizare continua timp de 5 ore (tiparire 500 cardiograme)

• Cu indicator pentru capacitatea bateriei

Specificații de intrare / ieșire

• Tastatură: Tastatură USB

• Conector ecran tactil standard (4 linii)

• Conector de rețea: RJ-45 (unul) TCP / IP; Funcția web

• Conector USB:

• 1 x USB Host pentru conectare scaner și imprimanta

• 1 x dispozitiv USB pentru conectare computer

• Card SD: Card SD (opțional)

Stocare a datelor

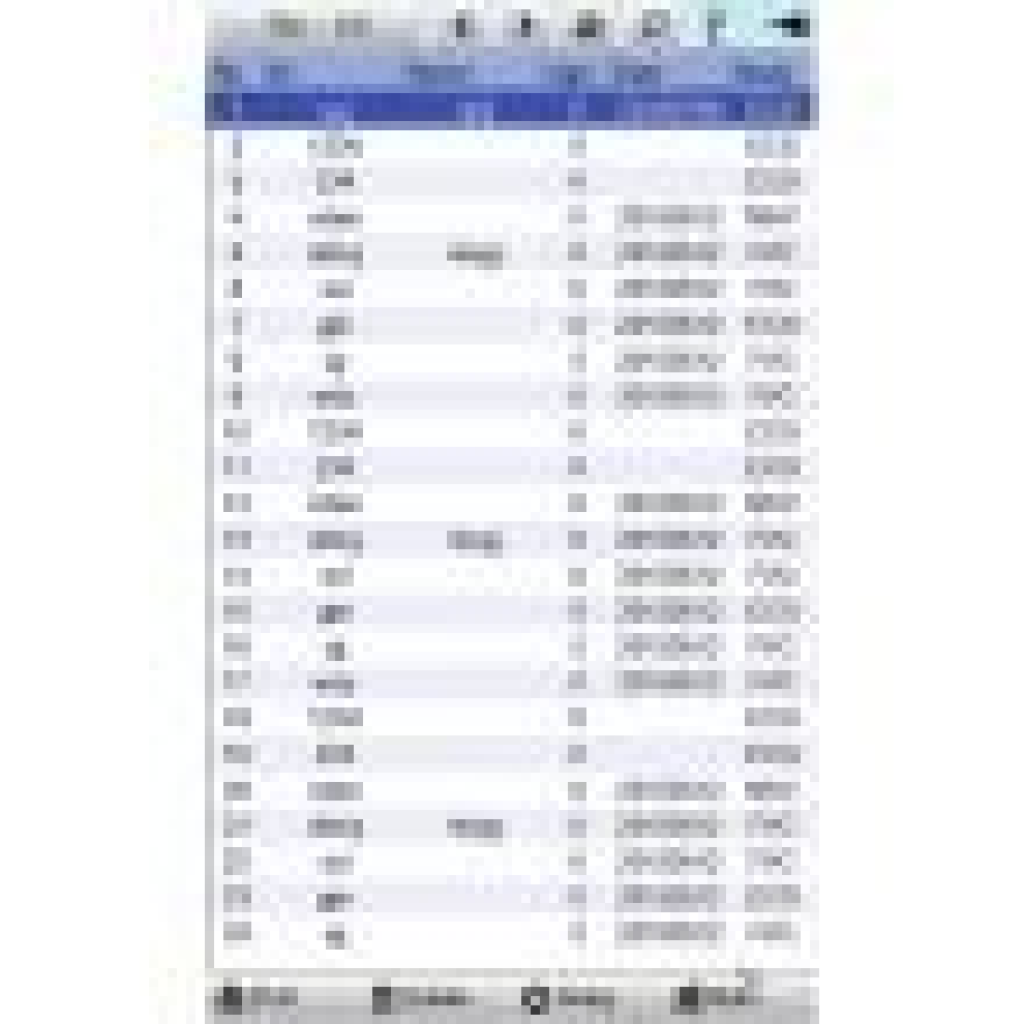

• Memorie fixă: 800 de grupuri de date EKG

• Memorie opțională: Flash, card SD sau disc U

• Mod de stocare: Stocare automata în fundal

• Format de stocare: PDF, DAT, DICOM, FDA-XML, JPEG

Măsurarea și diagnosticarea formei de undă EKG

• Gama HR: 30bpm - 300bpm

• Precizie HR: ± 1bpm (medie 10s)

• Coeficient de eroare: ≤5%; 0,333

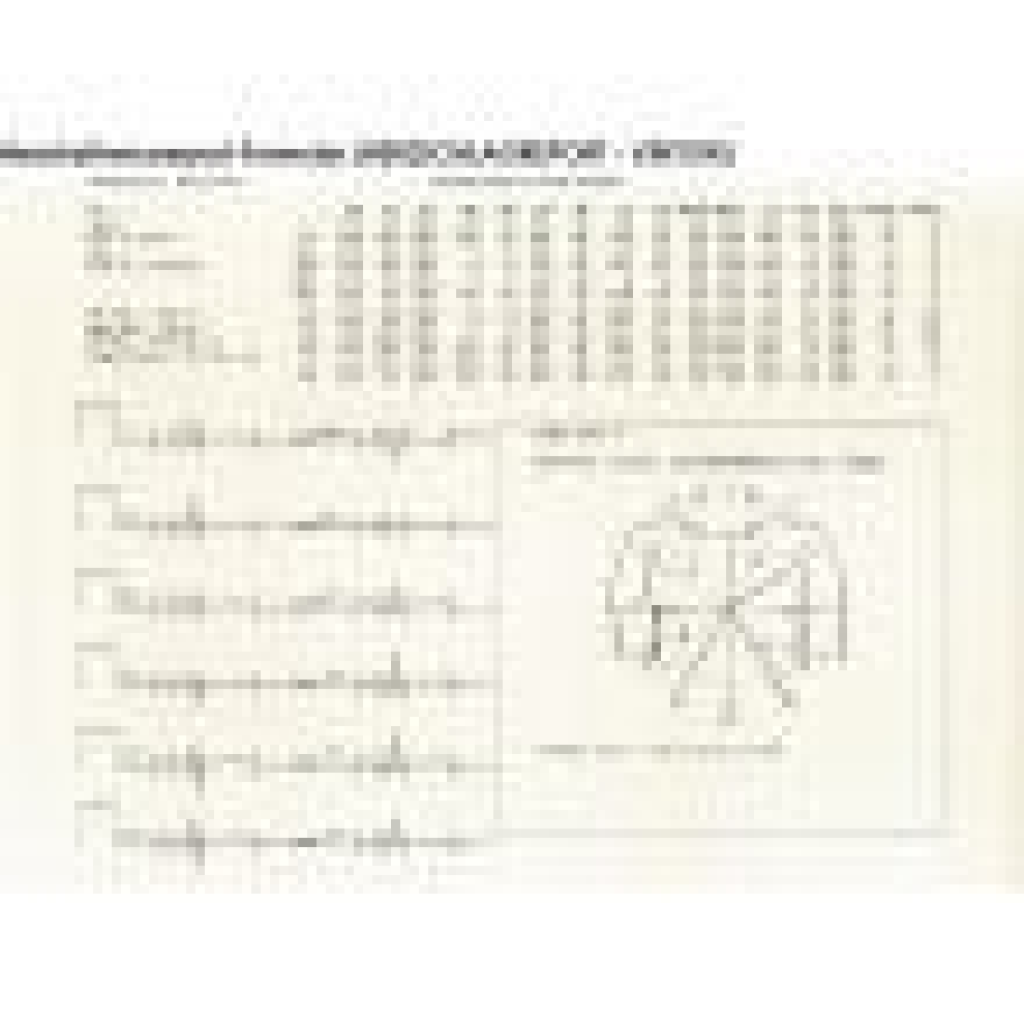

• Informații masurare despre forma de undă ECG: limită de timp P, interfază PR, limită de timp QRS, interfază QT, interfază QTC, RV5swing, SV1swing, RV6swing, SV2swing, RV5-SV1swing, axa P, axa QRS , axa T

• Analiza pentru diagnostic: ≥ 140 tipuri

Specificatii pentru mediu ambiant

• Temperatura de operare: 5°C ~ 40°C

• - Umiditate relativă: 25% ~ 95% (fără condens)

• Presiunea atmosferică: 700hPa ~ 1060hPa

Inregistrare

• Mod de înregistrare: Matrice in puncte termice

• Rezoluție orizontală: 40 puncte/mm

• Rezoluție verticală: 8 puncte/mm

• Viteza de înregistrare: 5 mm/s, 6.25 mm/s, 10 mm/s, 12.5 mm/s, 25 mm/s, 50 mm/s, eroare: ± 3%

• Lățimea înregistrării: 215 mm (lățimea efectivă de înregistrare este 210 mm)

• Hârtie : 210 mm x 140 mm x 20 m (tip Z)

• Tip de hârtie: Hârtie de tipărit termosensibilă pliată

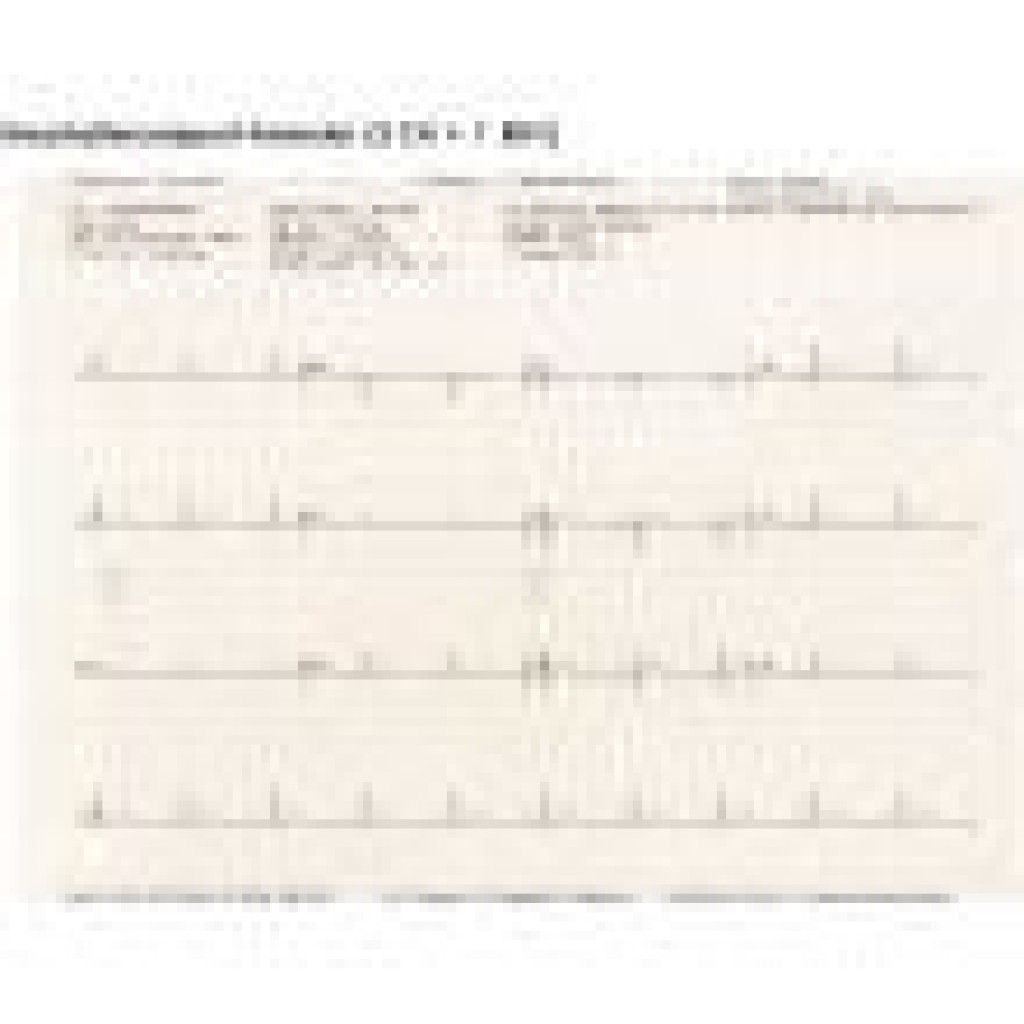

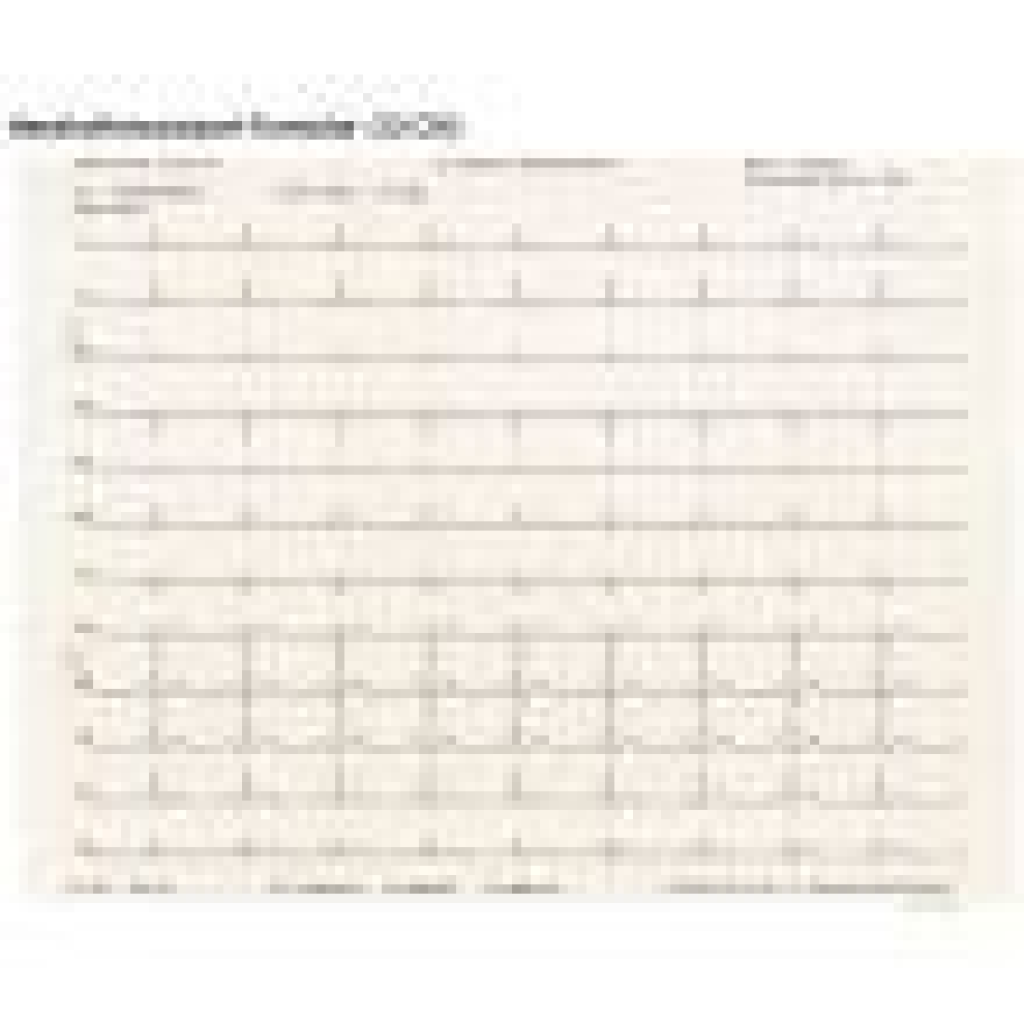

• Tip de înregistrare: mai mult de 10 tipuri de metode de tipărire (Automat: 3x4, 3x4 + 1R, 3x4 + 3R, 6x2, 6x2 + 1R, 12x1, 12x1_V6; Manual: 3 căi, 6 căi, 12 căi; Ritm: un singur conductor, trei conductori, R-R: R-R)

Afișare unde ECG

• Intrare semnal: 12 electrozi, rezistent la defibrilatoare, stimulator cardiac, respingerea pulsului

• Grad de protecție împotriva șocurilor electrice: 4000VV, tip CF

• Potențial de compensare a electrodului: ± 600 mV d.c

• Răspuns la frecvență: 0,05Hz-200Hz (-3dB)

• Filtru de bază: Pornit/Oprit

• Filtru ECG: 25Hz, 35Hz, 45Hz, Închis

• Filtru lowpass: 75Hz, 100Hz, 150Hz, 200Hz, Închis

• Filtru de frecvență: Off / On

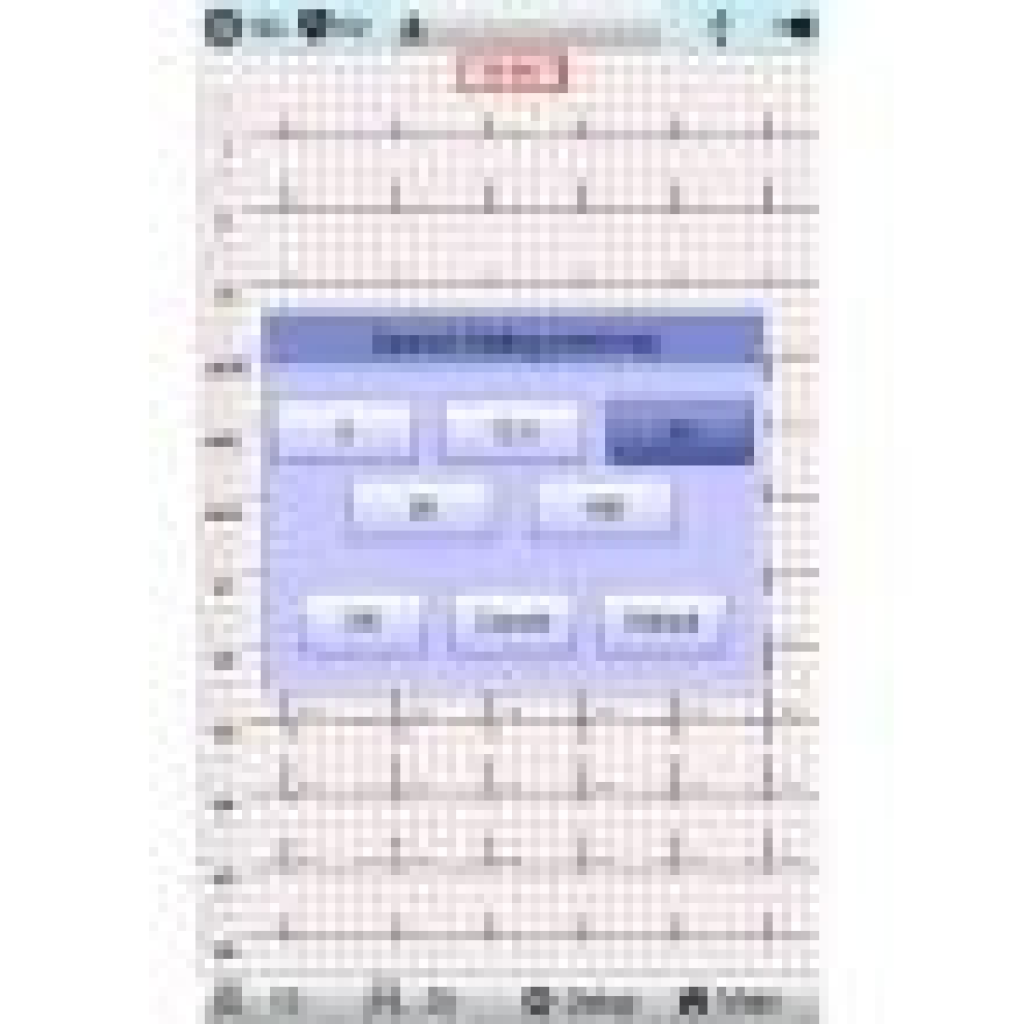

• Selecție amplificare: 2,5; 5; 10; 20; 40; 10/5, AGC (mm/mV)

• Precizie amplificare: ≤ 5%

• Selectarea bazei de timp: 5 mm/s, 6,25 mm/s, 10 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s

• Impedanta de intrare : ≥ 50 MΩ

• Curentul buclei de intrare: ≤ 15 nA

• Curentul de scurgere pacienți: ≤ 10 µV

• CMRR : ≥ 110 dB (cu filtru AC deschis)

• Timpul de răspuns la afișarea undelor: ≤ 5 s

• Timpul de recuperare a liniei de baza după comutarea electrozilor: ≤ 1 s

• Rezistenta la defibrilare: 5000V , 360J

• Timp de recuperare dupa defibrilare: ≤ 5s

• Reducere energie : ≤ 10%

• Transfer de tensiune ≤1V

• Standard respectat: IEC 60601-2-25

Accesorii livrate standard:

• cablu ECG

• 10 lead-uri - 1buc

• cleme membre - 1 set (4 buc)

• electrozi cu ventuza - 1 set (6 buc)

• hartie imprimanta – 1 buc
